Gehäuse für Heltec V4 + 3000mAh Akku

[fiji]

Ich werde mir die Tage mal das Gehäuse hier drucken:

• https://www.printables.com/model/1460633-wifi-lora-32-v4heltec-v4

Die passende Antenne ist gerade im Zulauf.

[fiji]

Ich hab das Gehäuse heute gedruckt und musste noch ordentlich nachbearbeiten um am Ende festzustellen, dass meine Antenne zu dick ist und ich nicht bedacht hatte dass das GPS-Modul platziert werden muss..
Die Idee des Gehäuses ist nett und es ist gut ausgearbeitet. Aber durch die Schrumpfung des Filaments und die inliegenden Kabel des Akkus ist noch Arbeit notwendig.

[fiji]

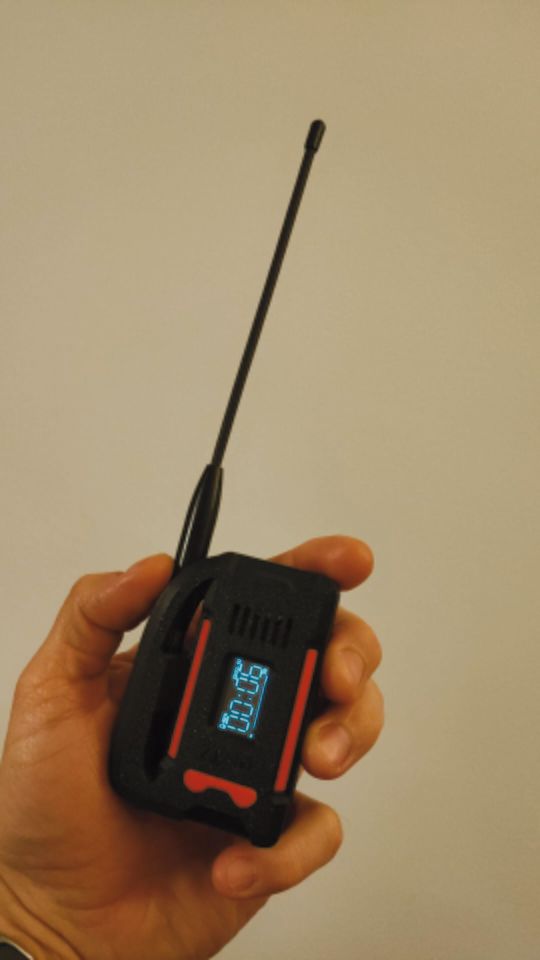

Mein alternatives Gehäuse ist nun das Folgende:
https://www.printables.com/model/1460642-3d-printed-enclosure-for-heltec-v4gps

Auch hier musste ich etwas nachbearbeiten, da versehentlich die Knöpfe gedrückt wurden.

1. Der Wipptaster musste horizontal verkleinert werden. Er klemmte und dadurch wurden die Tasten dauerhaft gedrückt.
2. Die Wipptaster haben zwei Erhöhungen für die Knöpfe auf dem Heltec V4. Diese waren bei mir viel zu lang und ich hab sie auf ca. 1mm minimiert. Grundsätzlich wäre es cool wenn der Reset-Button noch besser geschützt wäre.
3. Die Aufnahme der Antenne ist so groß dass sich das Gehäuse nicht richtig schließt.

An irgendeiner Stelle, ich denke wegen des Kabels des Akkus, schließt das Gehäuse noch nicht richtig. Aber ich denke mit etwas Korrektur und den drei notwendigen Schrauben ist es genau das was ich wollte.
Auch GPS funktioniert durch das Gehäuse.
